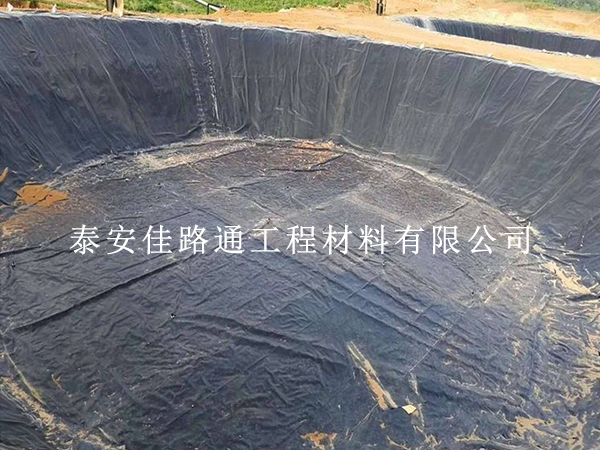

焊接前的關(guān)鍵準(zhǔn)備
1. 材料檢查：仔細(xì)查看沼氣池防滲膜的外觀，不能有劃傷、孔洞、變形等問題。同時，嚴(yán)格核對其規(guī)格參數(shù)，像厚度、寬度等，一定要符合工程設(shè)計(jì)要求。例如沼氣池常用的底膜厚度多為 1.0mm ，蓋膜為 1.5mm，必須保證實(shí)際材料與設(shè)計(jì)一致。還要檢查材料的生產(chǎn)日期和保質(zhì)期，過期材料的性能可能下降，影響焊接和防滲效果。
2. 焊接設(shè)備調(diào)試：根據(jù)防滲膜的材質(zhì)和厚度，精準(zhǔn)調(diào)節(jié)焊接設(shè)備的溫度、速度和壓力等參數(shù)。如焊接 HDPE 防滲膜時，通常溫度控制在 250℃ - 350℃ ，速度在 0.5 - 1.5m/min ，壓力保持在 0.2 - 0.4MPa ，但具體數(shù)值需依據(jù)實(shí)際情況微調(diào)。在正式焊接前，先進(jìn)行試焊，觀察焊縫的成型效果，像焊縫的寬度、平整度、有無虛焊等，及時調(diào)整設(shè)備參數(shù)。 定期對焊接設(shè)備進(jìn)行維護(hù)和保養(yǎng)，清理設(shè)備內(nèi)部的雜物和灰塵，檢查易損件，如加熱棒、滾輪等，有問題及時更換，確保設(shè)備正常運(yùn)行。
3. 場地清理：全面清除沼氣池周邊場地的雜物、尖銳物品，防止其在焊接過程中損傷防滲膜。對場地進(jìn)行平整壓實(shí)，避免因地面不平整導(dǎo)致防滲膜受力不均，影響焊接質(zhì)量。如果是在室外施工，提前關(guān)注天氣預(yù)報(bào)，避開大風(fēng)、暴雨、低溫等惡劣天氣。若無法避免，需采取有效的防護(hù)措施，如搭建防風(fēng)棚、遮蓋雨布等。
4. 人員技能要求：焊接操作人員必須經(jīng)過專業(yè)培訓(xùn)，熟悉焊接設(shè)備的操作方法和工藝流程，掌握常見問題的處理技巧。在上崗前，操作人員要通過技能考核，取得相應(yīng)的資格證書，只有考核合格者才能進(jìn)行焊接作業(yè)。 施工過程中，操作人員要嚴(yán)格遵守操作規(guī)程，保持高度的責(zé)任心，確保焊接質(zhì)量。
焊接方法大揭秘
雙軌熱熔焊
雙軌熱熔焊的原理是利用雙軌熱熔焊機(jī)，在沼氣池防滲膜的接縫位置施加精準(zhǔn)溫度，讓 HDPE 膜等防滲膜本體熔化 ，并在特定壓力作用下緊密結(jié)合。操作時，先仔細(xì)清理防滲膜搭接區(qū)域，確保無雜質(zhì)。將雙軌熱熔焊機(jī)的加熱板平穩(wěn)置于搭接部分，依據(jù)膜材材質(zhì)和厚度，科學(xué)設(shè)定溫度、壓力與焊接速度等參數(shù)。比如焊接 1.5mm 厚的 HDPE 防滲膜，溫度可設(shè)為 300℃ ，焊接速度 1m/min ，壓力 0.3MPa 。當(dāng)膜材表面充分熔化，迅速移開加熱板，通過焊機(jī)滾輪均勻施壓，冷卻后就形成牢固焊縫。它適用于大面積沼氣池防滲膜的焊接，能高效完成焊接工作。在大型養(yǎng)殖場的沼氣池建設(shè)中，大面積的防滲膜鋪設(shè)就常用雙軌熱熔焊，能快速且高質(zhì)量地完成焊接，形成的焊縫厚度更大、力學(xué)性能更佳，與母材性能幾乎一致，防滲效果極為可靠。而且，雙軌熱熔焊形成的雙焊縫中間有空腔，可用于氣壓檢測，方便及時發(fā)現(xiàn)焊縫缺陷。
熱熔擠壓焊
熱熔擠壓焊是采用與防滲膜相同材質(zhì)的焊條，借助單軌擠壓焊機(jī)將 HDPE 焊條熔融擠出 ，在外界壓力下，把焊條熔料均勻擠壓在已除去表面氧化物的焊縫上。在沼氣池的拐角處、邊緣部位等特殊位置，或者當(dāng)雙軌熱熔焊因場地狹窄等原因無法操作時，熱熔擠壓焊就能發(fā)揮重要作用。操作時，先把接縫處的防滲膜表面清理干凈，并打磨粗糙。調(diào)整好擠壓焊機(jī)的溫度和壓力，一般溫度控制在 280℃ - 320℃ 。將焊條放入焊機(jī)，啟動設(shè)備，讓焊條在高溫下熔化，隨著焊機(jī)移動，把熔料均勻擠壓在焊縫上。要確保焊縫飽滿，沒有漏焊、虛焊 ，使土工膜在焊接處完全熔為一體。
精準(zhǔn)焊接技巧全解析
溫度與速度的完美平衡
焊接溫度和速度對沼氣池防滲膜的焊接質(zhì)量起著決定性作用。一般來說，對于 1.0mm 厚的防滲膜 ，焊接溫度可控制在 280℃ - 320℃ ，焊接速度約為 0.8 - 1.2m/min ；1.5mm 厚的防滲膜 ，溫度宜在 300℃ - 350℃ ，速度在 1.0 - 1.5m/min 。不過，環(huán)境溫度變化時，參數(shù)也得相應(yīng)調(diào)整。在寒冷天氣，適當(dāng)提高焊接溫度、降低焊接速度，讓防滲膜有足夠時間受熱融合；炎熱天氣下，可適當(dāng)降低溫度、加快速度，防止膜材過熱變形。像在北方冬季施工，溫度可能降至零下，此時焊接 1.5mm 厚的防滲膜，溫度或許要提升到 330℃ - 350℃ ，速度放慢至 0.8 - 1.0m/min ，才能保證焊接質(zhì)量。
搭接寬度的嚴(yán)格把控
搭接寬度是確保焊接牢固和防滲效果的關(guān)鍵因素。標(biāo)準(zhǔn)的沼氣池防滲膜搭接寬度通常為 100 - 150mm 。搭接過窄，焊縫強(qiáng)度不足，容易出現(xiàn)滲漏；搭接過寬，則會造成材料浪費(fèi)，增加成本。施工時，可用專門的標(biāo)記工具在防滲膜上準(zhǔn)確標(biāo)記搭接位置，使用夾具或固定裝置，在焊接過程中保持搭接寬度穩(wěn)定，避免因膜材移動導(dǎo)致搭接寬度變化。
焊縫的細(xì)致處理
焊接起始位置，先讓焊接設(shè)備預(yù)熱一段時間，待溫度穩(wěn)定后再開始焊接，起始段要緩慢移動設(shè)備，確保焊縫起始處焊接牢固，避免出現(xiàn)虛焊。結(jié)束焊接時，也應(yīng)緩慢降低焊接速度，讓焊縫末端充分冷卻，防止出現(xiàn)裂縫。若焊接過程中因設(shè)備故障、材料問題等原因中斷，重新焊接前，要仔細(xì)清理中斷處的殘留焊料和雜質(zhì)，對已焊接部分的邊緣進(jìn)行打磨處理，使其露出新鮮的膜材表面，重新焊接時，在中斷處前方 10 - 20mm 處起焊 ，確保接續(xù)處的焊縫質(zhì)量。
焊接質(zhì)量檢測要點(diǎn)
非破壞性檢測
1. 充氣法：雙焊縫防滲膜焊接后，中間會形成封閉氣腔。利用充氣法檢測時，把壓力檢測設(shè)備和雙焊縫的氣腔相連，往氣腔內(nèi)充入 0.15 - 0.2MPa 的壓縮空氣 ，然后保壓 5 分鐘。要是壓力下降不超過規(guī)定值，像 5% 以內(nèi)，就表明焊縫氣密性良好，焊接質(zhì)量合格；要是壓力明顯下降，就說明焊縫存在漏氣點(diǎn)，需要及時返工處理。比如在某農(nóng)村沼氣池項(xiàng)目中，對焊接好的防滲膜進(jìn)行充氣檢測，發(fā)現(xiàn)一處焊縫在保壓過程中壓力迅速下降，檢查后發(fā)現(xiàn)是焊接時溫度不夠，導(dǎo)致部分區(qū)域未完全融合，經(jīng)過重新焊接和檢測，壓力保持穩(wěn)定，焊縫合格。
2. 電火花法：針對擠壓焊接的單焊縫，常采用電火花法檢測。先在焊縫中預(yù)埋細(xì)銅絲，讓檢測儀器沿著焊縫移動，給焊縫施加高壓電。如果焊縫沒有缺陷，不會產(chǎn)生電火花；要是焊縫存在孔洞、縫隙等缺陷，高壓電就會擊穿空氣，產(chǎn)生電火花，從而精準(zhǔn)定位缺陷位置。在城市周邊的沼氣池建設(shè)中，就借助電火花法準(zhǔn)確找出了幾處單焊縫的細(xì)微缺陷，及時修復(fù)，保證了沼氣池的防滲性能。
破壞性檢測
破壞性檢測主要是抽樣進(jìn)行剪切強(qiáng)度和剝離強(qiáng)度檢測。從焊接好的防滲膜焊縫處抽取樣品，一般每 1000 米焊縫取 5 組樣品 。按照 GB/T 1040 拉伸試驗(yàn)方法 ，在專業(yè)的拉力試驗(yàn)機(jī)上進(jìn)行測試。剪切強(qiáng)度檢測，模擬焊縫受到剪切力時的情況，看焊縫抵抗剪切破壞的能力；剝離強(qiáng)度檢測，測試把焊縫從母材上剝離所需的力。合格標(biāo)準(zhǔn)通常是剪切強(qiáng)度和剝離強(qiáng)度要達(dá)到或超過防滲膜母材相應(yīng)強(qiáng)度的 80% ，這樣才能確保焊縫在實(shí)際使用中，承受各種外力時不被撕裂，保證沼氣池防滲膜的整體性能。
常見問題與應(yīng)對策略
虛焊、脫焊問題
虛焊、脫焊多是焊接溫度不夠，導(dǎo)致膜材未充分熔化，無法有效融合；焊接速度過快，膜材受熱時間短，不能完全焊接；還有可能是焊接設(shè)備壓力不足，使膜材之間結(jié)合不緊密。針對這些問題，要重新校準(zhǔn)焊接設(shè)備的溫度、速度和壓力參數(shù)，確保參數(shù)準(zhǔn)確無誤；焊接前，再次檢查膜材表面是否有灰塵、油污等雜質(zhì)，若有，及時清理干凈；對于已經(jīng)出現(xiàn)虛焊、脫焊的部位，用刀具小心切除缺陷焊縫，重新焊接，并加強(qiáng)質(zhì)量檢測。
焊縫不平整
焊縫不平整通常是因?yàn)楹附釉O(shè)備的滾輪不平整、有磨損，導(dǎo)致施壓不均勻；焊接過程中，膜材移動不穩(wěn)定，造成焊縫起伏。為解決這個問題，定期檢查和維護(hù)焊接設(shè)備的滾輪，有磨損及時更換；使用定位夾具和導(dǎo)向裝置，保證膜材在焊接時穩(wěn)定，不隨意移動；要是焊縫不平整已經(jīng)出現(xiàn)，用打磨工具小心打磨凸起部分，使焊縫表面平整，打磨后，再進(jìn)行質(zhì)量檢測，確保焊縫質(zhì)量達(dá)標(biāo)。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
