在各類水利工程、環(huán)保工程以及養(yǎng)殖工程中，防滲膜坡面施工是極為關鍵的環(huán)節(jié)，其施工質量直接影響到整個工程的防滲效果和使用壽命。以下將詳細介紹防滲膜坡面施工的一些實用技巧。
施工前準備
坡面處理
坡面的平整度是防滲膜施工的基礎要求。在施工前，需對坡面進行徹底清理，去除雜草、碎石、樹根等雜物，確保坡面無尖銳凸起和凹陷。對于局部不平整處，可采用人工修整或填充合適的材料（如水泥砂漿、級配砂石等）進行找平處理。一般而言，坡面的平整度誤差應控制在一定范圍內(nèi)（例如 ±5cm 以內(nèi)），以保證防滲膜鋪設后與坡面充分貼合，避免出現(xiàn)空鼓現(xiàn)象。
材料檢查與準備
對防滲膜進行全面檢查，包括外觀、尺寸、物理性能等方面。外觀上，防滲膜應無破損、孔洞、裂紋等缺陷；尺寸要符合設計要求，寬度和長度的偏差應在允許范圍內(nèi)；物理性能指標如拉伸強度、斷裂伸長率、抗?jié)B性能等需滿足相關標準。同時，根據(jù)施工面積和坡面形狀，合理裁剪防滲膜，預留一定的搭接寬度（通常為 10 - 15cm），以備后續(xù)焊接或粘接使用。
鋪設技巧
鋪設方向與順序

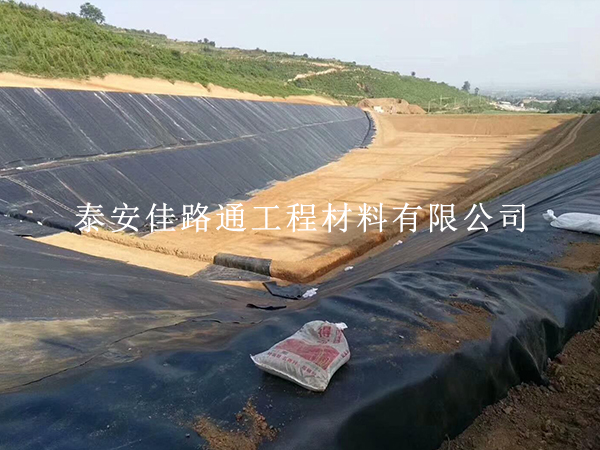

防滲膜的鋪設方向應順著坡面的走勢，從坡底向坡頂進行鋪設。這樣可以在一定程度上減少防滲膜在重力作用下的下滑趨勢，保證鋪設的穩(wěn)定性。在鋪設順序上，應先鋪設坡面的底部和邊緣部分，再逐步向上和向中間鋪設，確保防滲膜能夠緊密貼合坡面。
張拉與固定
在鋪設過程中，要適當張拉防滲膜，使其平整地覆蓋在坡面上，但張拉力度不宜過大，以免造成防滲膜過度拉伸而損壞其物理性能。一般采用人工輔助機械的方式進行張拉，邊張拉邊用專用的固定器具（如錨固溝、錨固釘?shù)龋⒎罎B膜固定在坡面上。錨固溝應設置在坡面的邊緣和關鍵部位，深度和寬度要根據(jù)防滲膜的厚度和工程要求確定，通常深度不小于 50cm，寬度不小于 30cm。錨固釘?shù)拈g距可根據(jù)防滲膜的規(guī)格和坡面的坡度進行調整，一般為 50 - 100cm。
搭接處理
防滲膜的搭接是施工中的關鍵環(huán)節(jié)，直接關系到防滲效果。搭接方式主要有焊接和粘接兩種。焊接適用于熱塑性防滲膜，如 HDPE 防滲膜。焊接前，需對焊接設備進行調試，確保焊接溫度、速度和壓力等參數(shù)符合防滲膜的材料特性。焊接時，要將兩幅防滲膜的搭接部位清理干凈，保證無灰塵、水分等雜質，焊接縫應平整、牢固，無漏焊、虛焊等現(xiàn)象。粘接則適用于一些特殊材質的防滲膜或對焊接條件有限制的情況。粘接時，要選擇合適的粘結劑，按照粘結劑的使用說明進行操作，確保粘結牢固，粘結面的貼合要緊密，避免出現(xiàn)空隙。
焊接與檢測
焊接工藝優(yōu)化
對于采用焊接方式連接的防滲膜，焊接工藝的優(yōu)化至關重要。在焊接過程中，要根據(jù)防滲膜的材質、厚度和環(huán)境溫度等因素，合理調整焊接參數(shù)。例如，對于較厚的防滲膜，可適當提高焊接溫度和壓力，延長焊接時間；在低溫環(huán)境下施工，焊接溫度應比常溫時略高，以保證焊接質量。同時，要注意焊接順序，先焊接坡面的橫向接縫，再焊接縱向接縫，避免出現(xiàn)十字交叉焊縫，減少焊接應力集中。
焊接質量檢測
焊接完成后，必須對焊縫進行嚴格的質量檢測。常用的檢測方法有目測法、充氣法和破壞性檢測法。目測法主要是檢查焊縫的外觀，看是否有明顯的漏焊、虛焊、焊縫不均勻等問題。充氣法是將焊縫兩端封閉，插入氣針充氣，保持一定時間（如 5 分鐘），觀察氣壓變化，若氣壓下降在允許范圍內(nèi)，則說明焊縫質量良好。破壞性檢測法是在焊縫上截取一定長度的試樣，進行拉伸、撕裂等試驗，檢測焊縫的強度是否符合要求。通過多種檢測方法的綜合運用，確保焊縫質量達到標準。
后續(xù)保護
防滲膜鋪設和焊接完成后，要采取有效的保護措施，防止后續(xù)施工過程對其造成損壞。在防滲膜表面鋪設保護層（如土工布、砂墊層等），保護層可以起到緩沖和隔離的作用，避免防滲膜直接受到外力的沖擊和摩擦。同時，在施工過程中，要限制施工人員的行走路線和機械設備的作業(yè)范圍，避免在防滲膜上進行不必要的踩踏和碾壓。
防滲膜坡面施工需要嚴格按照規(guī)范和技巧進行操作，從施工前的準備到鋪設、焊接以及后續(xù)保護等各個環(huán)節(jié)都要嚴格把控，才能確保防滲膜的施工質量，為工程提供可靠的防滲保障。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
